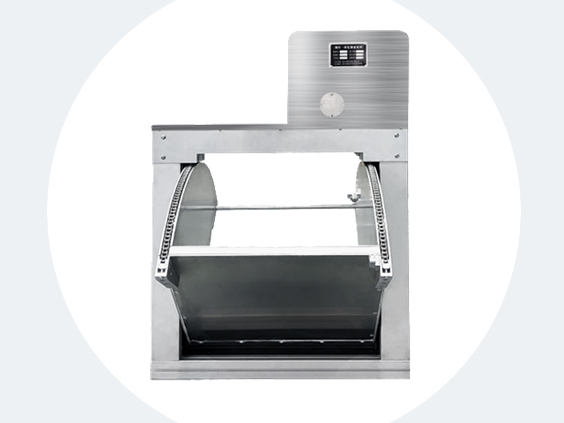

智能測控一體化槽閘
產品介紹
這是一款專門針對灌區農田灌溉研發，集流量計量和閘門控制于一體的閘門，具有精準流量計量、高精度閘門控制，太陽能驅動、無線電通信等優點。
400-080-7068
- 產品特點
- 技術參數
結構及布局：
? 閘門分為閘體、控制系統、供電系統3個部分。
? 閘體機構由立柱、翻斗、驅動、止水密封、控制傳感器(上下限位、安全限位、開度傳感器)和水位計六部分組成。
產品特點及優勢 ：
? 集流量計量和閘門控制為一體
? 40年以上使用壽命；鋁合金主體及不銹鋼鏈條耐腐蝕材料，運動副采用超高分子耐磨材料
? 控制器超強功能:集本地與遠程控制為一體，及時采集傳輸圖片和視頻
? 低能耗:采用高分子低摩擦運動副
? 方便安裝調試:整體安裝，一鍵式校準
? 舒適的操作體驗:操作面板簡潔，自帶觸摸顯示屏
? 環境適應性強:工作溫度-20℃至70℃，適應各種水質。
| 序號 | 性能指標 | 描述 |
| 1 |
閘門材質 |
主體采用高強度鋁合金硬質陽極氧化處理。傳動鏈條，鏈輪，保護罩為304不銹鋼材質 |
| 2 |
凈水寬度 |
最大1200mm ,最小300mm |
| 3 |
封水高度 |
最大1200mm ,最小300mm |
| 4 |
密閉性能 |
密封件每延米小于0.2L/分鐘 |
| 5 |
驅動方式 |
鋼索式、鏈條式、推拉式啟閉 |
| 6 |
手動啟閉 |
支持手動啟閉 |
| 7 |
啟閉速度 |
3mm-5mm/s |
| 8 |
驅動電機 |
DC12V/ DC24V直流馬達 |
| 9 |
供電方式 |
太陽能供電(優選),支持市電220V |
| 10 |
太陽能板 |
60W單晶板2塊 |
| 11 |
蓄電池 |
1-2塊12V/100Ah免維護鉛酸蓄電池 |
| 12 |
圖片采集 |
JPG |
| 13 |
視頻傳輸 |
RTMP格式 |
| 14 |
通訊接口 |
RS232、RS485、 4-20mA模擬量 |
| 15 |
顯示屏 |
7寸彩色觸摸屏 |
| 16 |
控制方式 |
本地物理按鍵控制本地LCD控制、藍牙控制、遠程控制 |
| 17 |
控制模式 |
開度控制、流量控制、流速控制 |
| 18 |
保護方式 |
過流保護、上下限位保護、頂端極限限位保護、急停保護 |
| 19 |
閘板開度 |
開度精度±1mm、編碼器支持?jǐn)嚯娪洃?/span> |
| 20 |
校準方式 |
一鍵自動校準 |
| 21 |
工作溫度 |
-20℃～+70℃ |
| 22 |
流量精度 |
±5% |
|
我公司保留因產品升級換代變更參數的權力，變更內容主要為提升產品性能、安全性或適配行業標準，不影響產品核心功能及使用。 |
||
